Harvester Komatsu PC160
Excavadora forestal Komatsu ágil y eficiente
Harvester Komatsu PC160

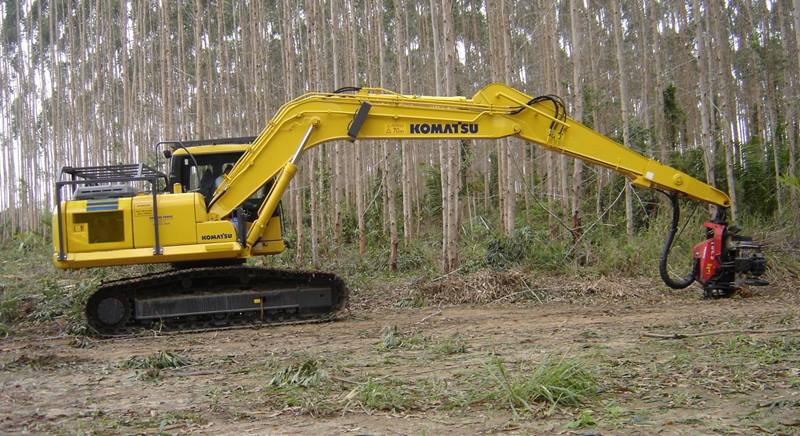

El harvester Komatsu PC160 con cabezal Komatsu S132 es una combinación ágil y eficiente, ideal para el raleo o corte final de árboles de bajo volumen. Komatsu PC160 también puede equiparse como equipo de carga ó cabezal plantador.
Peso
a partir de los 17.000 kg
sin cabezal
Potencia
90 kW (121 HP) a 2.200 rpm
(SAE J1995)
Fuerza de tracción
15.950 kg (156 kN)
Cabezales
S132
Especificaciones
PC160
Descripción general
Peso operativo
Información general
a partir de 17.000 kg (sin cabezal)
Sistema de conducción y freno
Control de dirección
usando dos palancas con pedales
Método de manejo
hidrostático
Tracción máxima en la barra de tiro
15.950 kg (156 kN)
Pendiente
70% (35º)
Velocidad máxima de desplazamiento
5,5 km/h (alta), 3,4 km/h (baixa)
Freno de servicio
tipo de bloqueo hidráulico
Freno de mano
freno de disco mecánico
Motor
Modelo
Komatsu SAA4D107E-1
Potencia
90 kW (121 HP) @ 2.200 rpm (SAE J1995)
Tipo
"Common Rail" de inyección directa de 4 tiempos, refrigerado por agua
Aspiración
Turboalimentado, con posenfriador
Número de cilindros
4
Desplazamiento del pistón
4,46 l
Sistema hidráulico
Información general
Sistema HydrauMind (Nuevo Diseño de Inteligencia Mecánica Hidráulica) de centro cerrado, con sensor de carga y válvulas compensadoras de presión. Bomba hidráulica de pistón principal, caudal variable con función para activar los circuitos de pluma, brazo, giro, desplazamiento y cabezal. Dos motores para desplazamiento de pistones axiales con freno de estacionamiento y un motor para rotación de pistones axiales con freno de rotación.
Tipo
Sistema de centro cerrado Hydraumind con válvulas sensoras de carga y válvulas compensadoras de presión
Número de modos de trabajo
5
Tipo de bomba principal
Tipo de pistón de desplazamiento variable
Bomba principal: Bombas para
Activación de los circuitos de pluma, brazo, giro, desplazamiento y cabezal
Bomba principal: caudal máximo
312 l/min.
Ajuste de la válvula de alivio: circuitos de implementos
380 kgf/cm² (37,3 MPa)
Ajuste de la válvula de alivio: circuito piloto
33 kgf/cm² (3,2 MPa)
Ajuste de la válvula de alivio: circuito de giro
295 kgf/cm² (28,4 MPa)
Ajuste de la válvula de alivio: circuito de desplazamiento
380 kgf/cm² (37,3 MPa)
Tren
Información general
Bastidor central en “X”, bastidor de orugas con sección tipo caja, orugas selladas, ajustadores hidráulicos de tensión de orugas.
Número de rodillos base
7 (cada lado)
Número de rodillos de apoyo
2 (cada lado)
Número de eslabones de zapatos
44 (cada lado)
Cab
Información general
Cabina con protección superior extra y suspensión con amortiguador. Aire acondicionado distribuido, parabrisas Lexan de 19 mm, banco de ejercicios, joysticks eléctricos o hidráulicos.
Sistema de control e información
Información general
EMMS (Equipament Management Monitoring System) monitorea el nivel de aceite, la temperatura del sistema de enfriamiento, la carga de la batería, la obstrucción del aire, el tiempo de cambio de aceite y filtro, almacena información de mal funcionamiento, entre otros datos. Komtrax (Komatsu Tracking System), sistema de monitoreo remoto, vía satélite y acceso a datos vía internet. La información principal, entre otros, son: ubicación GPS, seguimiento de horas trabajadas, gestión de datos de operación, bloqueo y desbloqueo remoto de la máquina. MaxiHarvester, sistema de control dirigido específicamente a las funciones forestales, disponible en la versión cosechadora. Fácil de usar, ofrece una descripción general de todas las funciones de la máquina. El sistema contiene diferentes niveles de sección transversal con funciones que facilitan la gestión de los datos de entrada y salida, la impresión de producción y los ajustes del cabezal.
Cabezas
Información general
Komatsu S82, Komatsu S92, Komatsu S132, Komatsu C144, Komatsu V132
Sistema de oscilación
Reducción de oscilación
por engranaje planetario
Velocidad de giro
12,0 rpm
Lubricación del círculo de giro
en baño de grasa
Torque de giro
4.331 kg•m (44,3 kNm)
Bloqueo de giro
disco, mecánico
Capacidad de refrigerante y lubricante
Tanque de combustible
280 l
Tanque hidráulico
121 l
Equipo estándar
Otro equipo estándar
Alternador de 35 A, 24V. Placas antideslizantes. Auto-desacelerador. Sistema de precalentamiento automático del motor. (65 Ah) / 2 baterías de 12 V. Válvula de retención del brazo. Contrapeso. Purificador de aire seco con doble elemento. Bocina eléctrica. Válvula de retención del brazo. Motor Komatsu SAA4D107E-1. Aire acondicionado automático. Sistema de prevención de sobrecalentamiento del motor. Sistema de monitorización EMMS. Estructura de protección del ventilador. Ajustadores hidráulicos de orugas (a cada lado). Monitor multifunción en color. Sistema de máxima potencia. Sistema de control hidráulico PPC. Pantalla a prueba de polvo para el radiador y enfriador de aceite. Reflector trasero. Espejos retrovisores (derecho, izquierdo, trasero y lateral). Cabina ROPS. Protección en la parte superior de la cabina (OPG nivel 1). Cinturón de seguridad retráctil de 78 mm. Motor de arranque de 4,5 kW / 24 V x 1. Ventilador de aspiración. Protectores de guía de vía en la sección central. Rodillo inferior, 7 a cada lado. Zapatas de triple garra de 600 o 700 mm. Alarma de desplazamiento audible. Luces de trabajo halógenas, 12 (4 en la pluma, 3 en el lateral y 4 en la parte superior de la cabina y en la parte delantera). Sistema de selección de modo de trabajo. KOMTRAX. Pluma de 5.150 mm. Brazo de 2.250 mm. Asiento con suspensión. Radio AM / FM con reproductor de CD. Extintores manuales. Parabrisas delantero de policarbonato de 19,5 mm. Ventana lateral en policarbonato de 9,5 mm. Protecciones de motor. Punta de acoplamiento del cabezal con depósito para aceite de cadena. Pasarela lateral. Soporte para sables y cadenas. Líneas hidráulicas para funciones de cabezal. Central eléctrica.
Equipo opcional
Información general
Bomba de vácuo. Chave geral. Faróis de trabalho em LED. Sistema de supressão a incêndio. Cortinas refletivas na cabine. Sistema de supressão de incêndio.
